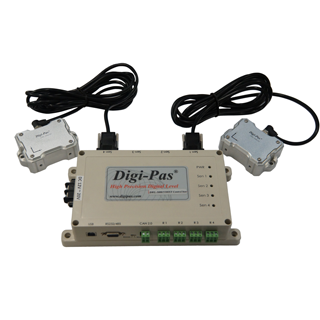

二维高精度倾角传感器模组 – Model: DWL-5000XY

DWL5000XY 2轴数字倾斜传感器模块结合了应用的MEMS传感器技术,使工程师能够安装和设置精度更高的精密机器和设备,设备,精密机器,设备和建筑物。专为支持而设计(0.01°或175μm/ M或36弧秒)

传感器模块坚固,耐用,防水和防震,可以通过各种协议(例如USB,RS232,RS485和Bluetooth 2.0)进行通信。

耐冲击或冲击性> 3,000g

产品的准确性是我公司要求日本质量组织(JQA)要求对Digi-pas样品进行测试和校准的校准证书,该样品符合JIS标准。有关更多信息,请访问 www.digipaschina.com/support/calibration.php 。如果您需要校准证书,请联系 info@digipaschina.com或直接联系JQA。

规格说明

测量范围 0.00° ~ ±90.00°单轴
0.00° ~ ±15.00°双轴
分辨率 0.01° (175 µm/M or 0.002 in/ft)
精度 ± 0.01° 在 0° ~ 2.00°
± 0.03° 其他角度
多种I / O通讯协议:USB,RS232,RS485和蓝牙(可选)
IP65认定 - 防水保护
响应时间 10 ~ 50ms.
耐冲击性 >3,000g
兼容高温环境(-20°C ~ +70°C)
振动计显示实时振动数据
可在PC上编程的易于使用的软件(可选)

优点

  • 平角和广角范围测量

    Digi-Pas®2轴智能倾斜模块具有高精度和宽量程,实时水平,精确水平,倾斜角度测量,两个独立角度,应用工程师可以精确准确地定位精密仪器的角度位置等。 可以快速测量。

    两轴,高冲击力的MEMS驱动的倾斜传感器模块可使用多个单轴传感器或基于大型摆锤/伺服的传感器来提供精确的2D水平和平面角度测量。

  • 可编程和用户定义的系统

    Digi-Pas®2轴倾斜传感器模块系统(传感器模块+控制箱)专为应用工程师设计,可以立即访问角度位置读数(可选的PC Sync Pro软件数据可以Excel格式保存) )。

    经验丰富的工程师/专家也可以下载Digi-Pas动态链接库,并将其与自己的代码链接起来,以直接从传感器模块提取测量值(无需控制箱和PC同步软件) 。

  • 认定

    DWL - 5000 XY系列倾斜传感器模块的精度已经由第三方认证机构进行了测试和校准,并符合NIST,JIS,UKAS和DIN。

功能特征

  • 分解能力

    准确度 ± 0.01° at 0° ~ 2.00°± 0.03° 其他角度

  • 测量范围

    0.00° ~ ±90.00°单轴; 0.00° ~ ±15.00°双轴

  • 绝对水平设定

    用户可以在任何测量角度位置(180度)执行“正向”和“反向”的绝对对称读数。

  • Generic placeholder image
    防水,防震,防冻

    防水防尘功能使工具可以在恶劣的地形下工作,包括在寒冷潮湿的海上,冰冻的热带环境中。

  • Generic placeholder image
    自校准功能

    简易的自校准功能允许用户将数字电平重置为出厂精度。

  • Generic placeholder image
    USB链接到PC

    USB连接,用于计算机的远程采集,监视,数据记录和分析。

  • Generic placeholder image
    PC SYNC软件基础版

    启用基本功能,以进行角度和振动测量的远程数据收集。

  • Generic placeholder image
    无线同步(可选)

    与设备的无线连接(蓝牙),用于从计算机进行远程监视,数据记录和分析。 (需要PRO PC同步软件)

  • Generic placeholder image
    PC SYNC软件专业版(可选)

    启用用于远程数据记录,角度和振动测量中的处理和分析的高级功能。 特别优化精密机器的性能

应用图

Application diagram 1 - Multiple Sensor Modules

Application diagram 2 - Single Sensor Module

应用领域

  • Generic placeholder image

    Digi-Pas® DWL-5000XY 该模型安装在海上/海上平台上,以监控2D倾斜角以进行实时安全管理。

  • Generic placeholder image

    Digi-Pas®DWL-5000XY和DWL5500XY传感器模块在各种路况下暴露于与倾斜相关的障碍物时提供导航路径,以促进道路与汽车之间的顺畅通信,并提供汽车的实时倾斜/角度位置 作为检测和解释的高级控制系统的一部分,著名的汽车制造商将其用于自动驾驶或无人驾驶汽车。

  • Generic placeholder image

    Digi-Pas® DWL-5000XY 该模型安装在深海商业潜艇上,以辅助定向操纵和控制。

  • Generic placeholder image

    Digi-Pas® DWL5000XY 2轴机械师数字水平仪用于安装和配置精密坐标测量机(CMM)。 整平和高质量的清晰图像拍摄•您可以检查机器的位置稳定性以进行测量。

  • Generic placeholder image

    Digi-Pas®DWL5000XY 两轴模型用于制造自动化应用。 通常用于设置机器人的焊接角度,机器人组装机的精密自动机械手。

  • Generic placeholder image

    Digi-Pas® 太阳能电池板跟踪系统的安装,调试和维护对于确保光伏电池板在两个轴上的正确角度定向(通常优化太阳能捕获)至关重要。 带控制箱的Digi-Pas® DWL-5000XY已集成到跟踪系统中,以监视并准确指示面板两个轴的角位置。 可以在需要时激活外部连接的外围设备以触发干预,并使用PC同步软件方便地进行编程。

  • Generic placeholder image

    Digi-Pas® 该模型被嵌入到碟形卫星天线的结构中,用于实时连续跟踪位置。

  • Generic placeholder image

    DWL-5000XY该模型用于起重机倾角的安全控制和管理

  • Generic placeholder image

    Digi-Pas® DWL5000XY 2轴模型用于调平实验室中使用的精密仪器。

  • Generic placeholder image

    Digi-Pas® DWL5000XY 2轴数字高精度水平仪不仅用于大型工业和商业印刷机的制造,而且在安装和安装时都可以实现较高的色彩保真度,图像处理质量并降低产量。 它还用于维护大型精密印刷机。

  • Generic placeholder image

    Digi-Pas® DWL5000XY 2轴数字高精度水平仪用于视觉测量设备的介绍和安装。 在物位测量和位置稳定性检查中,可以测量高质量和清晰的图像。

  • Generic placeholder image

    Digi-Pas® DDWL5000XY 双轴模型用于水平和振动测量,以在计算机轴向断层扫描(CT扫描)和磁共振成像(MRI)仪器上获得高稳定性和高质量的图像。

  • Generic placeholder image

    Digi-Pas® DWL5000XY模型用于精密仪器的对准。 半导体晶圆代工厂中的许多制造过程都需要绝对的水平度和位置精度,以达到最高质量的严格公差
